Реле перепада давления СПД-303

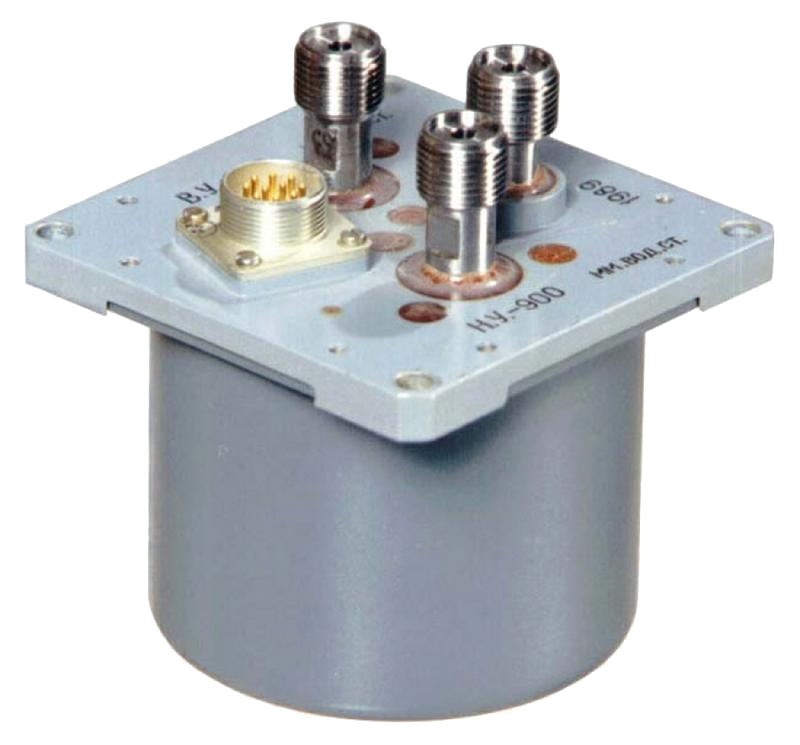

Реле перепада давлений предназначено для коммутации электрической цепи (ее замыкания или размыкания) в момент, когда перепад давлений между рабочей средой и окружающей атмосферой достигает заданного значения, именуемого уставкой реле. Рабочей средой могут быть вода, 33% водный раствор щелочи или газ, не вызывающие коррозию сплава 36НХТЮ ГОСТ 10994 и стали 12Х18Н10Т ГОСТ 5632 и не создающие взрывоопасных смесей с воздухом.
Реле имеет две группы контактов:- первая группа — нормально разомкнутых контактов, замыкающихся при повышении давления рабочей среды по отношению к давлению окружающей среды до значения, соответствующего верхней уставке реле;
- вторая группа — нормально разомкнутых контактов, замыкающихся при понижении давления рабочей среды до значения, соответствующего нижней уставке реле.
Реле выпускается в следующих исполнениях: СПД-303 и СПД-303-1.
Реле выпускаются настроенными без возможности последующей перестройки в соответствии с заказом:
- СПД-303 — значение верхней уставки должно быть выбрано из интервала от 50 до 2000 мм вод.ст. и значение нижней уставки — от минус 50 до минус 2000 мм вод. ст.;
- СПД-303-1 — значение верхней уставки должно быть выбрано из интервала от 0,1 до 2,0 кгс/см2 и значение нижней уставки — от минус 0,1 до минус 2,0 кгс/см2.
Уставки указаны в паспорте реле.
Принцип работы реле заключается в механической передаче на контактные группы, состоящие из подвижных контактов 5 (рис. 1) и неподвижных контактов 4, перемещения чувствительных элементов — сильфонов 1, на которые воздействует измеряемый перепад давлений между рабочей средой и окружающей атмосферой Рв—Рг.
При этом одна часть механизма, состоящая из сильфона, рычага и контактной группы, настраивается на срабатывание при перепаде давлений, соответствующем нижней уставке реле (НУ), вторая часть — на срабатывание при перепаде давлений, соответствующем верхней уставке (ВУ).
Перемещение каждого сильфона передается на соответствующий подвижный контакт посредством рычагов 2, качающихся на опорах 3.
При повышении или понижении перепада давлений на сильфонах до значения, соответствующего уставке, сильфон, растягиваясь под действием внутреннего давления, или сжимаясь под действием наружного давления, поворачивает рычаг 2, что вызывает замыкание контактов 4 и 5.
Основные параметры
Особенности
- две группы контактов — Н.Р., замыкающихся при повышении давления рабочей среды, и Н.Р., замыкающихся при понижении давления рабочей среды;
- два исполнения (в зависимости от настраиваемых перепадов):
- СПД-303 — диапазоны настройки верхней уставки - от 50 до 2000 мм вод. ст. и нижней уставки - от минус 50 до минус 2000 мм вод. ст.;
- СПД-303-1 — диапазоны настройки верхней уставки - от 0,1 до 2,0 кгс/см2 и нижней уставки - от минус 0,1 до минус 2,0 кгс/см2;
- погрешность срабатывания, не превышающая:
- для СПД-303 — ± 196 Па (± 20 мм вод. ст.);
- для СПД-303-1 — ± 4,9 кПа (± 0,05 кгс/см2);
- коммутация — напряжение постоянного тока 27 В, ток до 150 мА (при активной нагрузке);
Технические характеристики
| Параметр | Значение |
|---|---|
| Параметры рабочей среды | вода, 33% водный раствор щелочи или газ, не вызывающие коррозию сплава 36НХТЮ ГОСТ 10994 и стали 12Х18Н10Т ГОСТ 5632 и не создающие взрывоопасных смесей с воздухом |
| Коммутационные характеристики |
— род тока — постоянный; — вид нагрузки — активная, индуктивная; — напряжение — (27+7-5) В; — максимальный ток при активной нагрузке — 150 мА. |
| Условия эксплуатации | — температура окружающего воздуха от 1 до 50 °С; — давление окружающей среды — от 65,33 до 129,3 кПа (от 490 до 970 мм рт. ст.); — относительная влажность воздуха — от 30 до 90 % при температуре 20 °C; — устойчиво к воздействию вибрационных перегрузок от 0,4 до 4 g в диапазоне частот 5—2500 Гц. |
