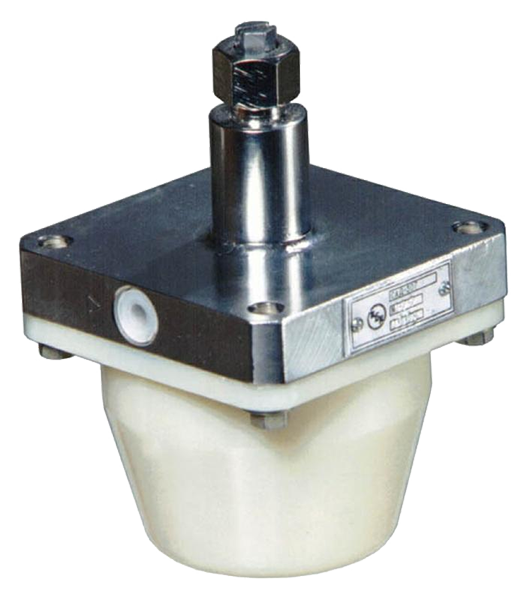

Стабилизатор абсолютного давления САД-307

САД-307 Стабилизатор абсолютного давления
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Стабилизатор абсолютного давления САД-307 предназначен для поддержания постоянного абсолютного давления газов на своем входе. Режим эксплуатации — непрерывный.

Основной областью применения являются системы автоматического газового анализа.

Стабилизатор не является средством измерения, но имеет точностные характеристики согласно ГОСТ 12997.

Основные параметры

Диапазон измерения
40 … 135 кПа
4 … 40 кПа
135 … 270 кПа
Выходной сигнал
Реле
Виброзащита
Виброустойчивое исполнение и относится к группе L3
Климатическое исполнение
У3 (ГОСТ 15150)
Средняя наработка на отказ
49000 ч (не менее)
Габаритные размеры
80x80x120 мм
Масса
1,1 кг (Не более)

Особенности

  • режим эксплуатации — непрерывный;
  • минимальный перепад давления на стабилизаторе — 3,4 кПа (25 рт. ст.) при расходе до 15 л/ч и не менее 135 кПа (100 мм рт. ст.) при расходе газа свыше 15 л/ч;
  • изменение абсолютного стабилизированного давления газа, вызванное изменением расхода от 0,8 до 250 л/ч, не превышает ±0,7 кПа (±5 мм рт. ст.);
  • коэффициент стабилизации — не менее 50;
  • три исполнения в зависимости от диапазона настройки, расхода газа (по воздуху) и рабочей температуры, приведенные в таблице:
Шифр исполнения Диапазон настройки, кПа (мм рт. ст.) Расход газа (по воздуху), л/ч Рабочая температура, °C
САД-307 40—135 (300—1000) 5—250 от -10 до +50
САД-307-1 4—40 (30—300) 0,8—5 от 10 до 35
САД-307-2 135—270 (1000—2000) 10—250 от -10 до +50

Технические характеристики

Параметр Значение
Рабочая среда Газ, поступающий в стабилизатор, не должен содержать минеральных масел в виде капель, компонентов, конденсирующихся при рабочей температуре и примесей, вызывающих коррозию стали 12X18Н10Т ГОСТ 5632, сплавов 40КХНМ ГОСТ 14118 и 36НХТЮ ГОСТ 10994, Д16Т ГОСТ 4784 (для САД-307-1 и САД-307-2), а также разрушение смеси резиновой НО-68-1 ТУ №2512-046-00152081-2003 гр.III-2б-20 и пластика АБС-2020 ТУ 6-05-1587
Условия эксплуатации в соответствии с ГОСТ 12997 — по защищенности от воздействия окружающей среды имеет обыкновенное исполнение;
— по устойчивости к механическим воздействиям имеет виброустойчивое исполнение и относится к группе L3;
— по устойчивости к воздействию атмосферного давления относится к группе исполнения РI;
— по устойчивости к воздействию температуры и влажности окружающего воздуха относится к группе исполнения С3.

Изменение абсолютного стабилизированного давления, вызванное изменением расхода:

  • для САД-307 от 5 до 250 л/ч (по воздуху) должно быть не более ± 0,7 кПа (± 5 мм рт. ст.);
  • для САД-307-1 от 0,8 до 5 л/ч (по воздуху) должно быть не более ± 0,7 кПа (± 5 мм рт. ст.);
  • для САД-307-2 должно быть не более ± 0,7 кПа (± 5 мм рт. ст.) на каждые 80 л/ч (по воздуху) изменения расхода в пределах от 10 до 250 л/ч (по воздуху).
