Датчики давления СДВ
Датчики давления СДВ предназначены для непрерывного измерения и преобразования давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений и гидростатического давления нейтральных и агрессивных, газообразных и жидких сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, RS-232, CAN, 1WIRE.
Серии датчиков давления СДВ:
| Серия "SMART" | Серия "STANDARD" | Серия "SPECIAL" |
|---|---|---|
 |
 |
 |
| СДВ-SMART – датчики давления с выходным сигналом 4-20мА+HART и исполнением Exd, Exia применяющиеся в нефтегазовой промышленности, энергетике и др.; | СДВ-STANDARD – универсальные малогабаритные датчики давления, применяются во всех отраслях промышленности; | СДВ-SPECIAL – специализированные датчики давления оптимально подходят для применения в устройствах сбора данных автономных объектов, пищевой промышленности, УУТЭ, системах безопасности газотурбинных двигателей, системах безопасности железнодорожного транспорта, мобильной гидравлике, управлении двигателем внутреннего сгорания, системах управления при контроле уровня воды, топлива, технологических жидкостей и др. |
Принцип действия
Принцип действия преобразователей основан на преобразовании давления измеряемой среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны.
Конструктивно преобразователь представляет собой корпус с измерительным блоком и электронным блоком обработки сигнала.
Преобразователи выпускаются следующих исполнений:
в зависимости от области применения:
- общепромышленное,
- исполнение для судовых и корабельных систем - "М",
- коррозионностойкое - "К",
- высокотемпературное - "ВТ",
- взрывозащищенное - "Ex ",
- исполнение с встроенным блоком грозозащиты («грозозащищенное», невзрывозащищенное исполнение) - "Г";
в зависимости от конструкции:
- по присоединительным размерам монтажной части для соединения с внешней линией и заземлением;
- по типу электрического соединителя для подключения с внешней линией связи;
в зависимости от диапазонов измерений:
- однопредельные, настраиваемые на фиксированный диапазон измерения,
- многопредельные.
Для визуализации результатов измерений и параметров настройки СДВ могут быть укомплектованы индикаторными устройствами.
Преобразователи являются изделиями ремонтируемыми в условиях предприятия-изготовителя.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют в зависимости от исполнения классификационной группам V2, G2 по ГОСТ Р 52931.
Обобщенные технические характеристики
| Параметр | Значение |
|---|---|
| Верхние пределы измерений (ВПИ) по ГОСТ 22520: для преобразователей избыточного давления | от 0,40 кПа до 100 МПа |
| для преобразователей абсолютного давления | от 2,5 кПа до 16 МПа |
| для преобразователей разности давления | от 0,25 кПа до 1,6 МПа |
| для преобразователей гидростатического давления, кПа | 30; 60; 100; 250 |
| для преобразователей давления-разряжения: | от 0,315 до 50 от 60 кПа до 2,4 МПа 100 кПа |
| Пределы допускаемой основной приведенной погрешности, в % от диапазона измерения (ДИ): | ± 0,15; ± 0,25; ± 0,50; ± 1,00; ± 1,50 ± 0,06 ± 0,10; ± 0,15 ± 0,25; ± 0,50; ± 1,00 |
| Пульсация выходного сигнала преобразователей с аналоговым выходным сигналом, % от ДИ, не более | 0,25 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ДИ: | |
| для СДВ с пределом допускаемой основной приведенной погрешности (уо), % от ДИ: | |
| - для аналогового выходного сигнала: | |
| ± 0,15 | ± 0,10 |
| ± 0,25 | ± 0,10; ± 0,15; ± 0,25 |
| ± 0,50 | ± 0,10; ±0,15; ± 0,25 |
| ± 1,00 | ± 0,15; ± 0,25; ± 0,45 |
| ± 1,50 | ± 0,15; ± 0,25; ± 0,45 |
| - для цифрового выходного сигнала: | |
| ± 0,06 | ± 0,05 |
| ± 0,10 | ± 0,10 |
| ± 0,15; ± 0,25 | ± 0,10; ± 0,15 |
| ± 0,50; ± 1,00 | ± 0,10; ± 0,15; ± 0,25 |
| Выходной сигнал: | |
| - цифровой | RS232, RS485, 1WIRE, CAN |
| - аналоговый токовый, мА | 4-20 (20-4); 0-5 (5-0); 0-20 (20-0) |
| - аналоговый напряжения, В | 0,4-2,0; 0,4-4,0; 0-1 (1-0); 0-5 (5-0); 0-10 (10-0); 0,5-5,5 (5,5-0,5) |
| - в том числе: возрастающий, В | от Uo (0-9,9) до Um (0,1-10,0); |
| ниспадающий, В | от Um (0,1-10,0) до Uo (0-9,9) |
| Пределы допускаемой дополнительной погрешности преобразователей разности давления при двухстороннем нагружении рабочим избыточным давлением, % от ДИ: | |
| для СДВ с ВПИ до 1,6 кПа включ. | ± 0,2 |
| для СДВ с ВПИ от 1,6 до 10 кПа включ. | ± 0,1 |
| для СДВ с ВПИ свыше 10 кПа включ. | ± 0,025 |
| Напряжение питания постоянного тока, В | |
| - для СДВ с цифровым выходным сигналом | 3 - 60 |
| - для СДВ с аналоговым выходным сигналом | 3 - 36 |
| Потребляемая мощность, В-А, не более | |
| - для СДВ с цифровым выходным сигналом | 0,80 |
| - для СДВ с аналоговым выходным сигналом | 1,20 |
| Масса (в зависимости от исполнения), кг | от 0,1 до 10 |
| Габаритные размеры, мм: | |
| - для преобразователей избыточного давления, давления-разряжения, гидростатического давления: диаметр, не более | 30; 35; 40 |
| длина, не более | 105;120;130 |
| - для преобразователей абсолютного давления, избыточного давления с ВПИ до 250 кПа, разности давления: | |
| высота, не более | 165;180; 235 |
| ширина, не более | 70; 110; 116 |
| длина, не более | 60; 135; 190 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С: | |
| УХЛ 4.2 | от -15 до +35 |
| УХЛ 3.1 | от -10 до + 50 |
| от - 20 до + 80 | |
| от - 40 до + 80 | |
| от - 50 до + 50 | |
| от - 50 до + 80 | |
| от - 60 до + 100 | |
| от - 60 до + 125 | |
| У2 | от - 1 до + 40 |
| от - 50 до + 50 | |
| от - 50 до + 80 | |
| Т3 | от - 25 до + 70 |
| - относительная влажность, %, не более: | |
| для исполнения "М" | 100 при температуре 50 0С |
| для климатических исполнений по ГОСТ Р 52931 | |
| С4 | 98 при температуре 40 оС |
| С1 | 100 при температуре 30 оС |
| Средняя наработка до отказа, ч, не более | |
| - для преобразователей с пределом допускаемой основной погрешности + 0,06 % от ДИ | 37 000 |
| - для преобразователей с аналоговым выходным сигналом | 157 000 |
| - для преобразователей с цифровым выходным сигналом | 182 000 |
| Средний срок службы, лет, не менее | 14 |
Питание датчиков
| Вид выходного сигнала | Код выходного сигнала | Напряжение питания номинальное, В | Пределы допускаемого напряжения питания,В | Сопротивление нагрузки (включая сопротивление линии связи) |
Потребляемая мощность, не более, В А | |
|---|---|---|---|---|---|---|
| Rmin, Ом | Rmax, Ом | |||||
| Цифровой | 1WIRE | 12,0 ±0,50 | 7÷15 | — | — | 0,30 |
| 3,6 ±0,1 | 3,0÷3,9 | 0,01 | ||||
| RS485 | 12,0 ±0,50 | 7÷15 | — | — | 0,40 | |
| 8÷30 | 0,80 | |||||
| CAN | 24±0,48 | 8÷30 | — | — | 0,80 | |
| Аналоговый | 4-20 мА | 24±0,48 | 12÷36 | 0 | ((Uп-12)/0,02 | 1,00 |
| 20-4 мА | ||||||
| 0,5-5,5 В | 15,0 ±0,75 | 12÷24 | 1000 |
|
0,50 | |
| 5,5-0,5 В | ||||||
| Uo-Um В | ||||||
| Um-Uo В | ||||||
| 0,4-2,0 В | 3,3 ± 0,3 | 3,0÷5,0 | 10000 | — | 0,02 | |
| 0,4-4,0 В | 5,0 ±0,5 | 4,5÷5,5 | 10000 | — | 0,02 | |
Средний срок службы преобразователей не менее 14 лет, за исключением эксплуатируемых при измерении параметров агрессивных сред, средний срок службы которых зависит от свойств агрессивной среды и условий эксплуатации.
Средняя наработка до отказа преобразователей достигает:
- 185 000 часов у преобразователей с цифровым выходным сигналом;
- 160 000 часов у преобразователей с аналоговым выходным сигналом.
Применение

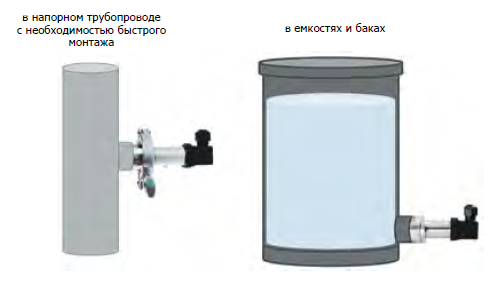

Применение датчиков с коррозионностойкой открытой мембраной:

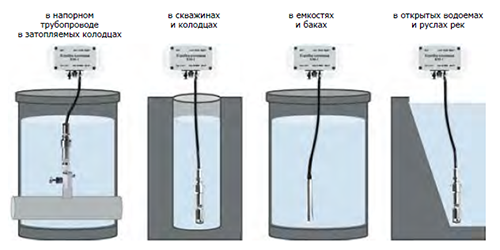

Применение погружных гидростатических уровнемеров

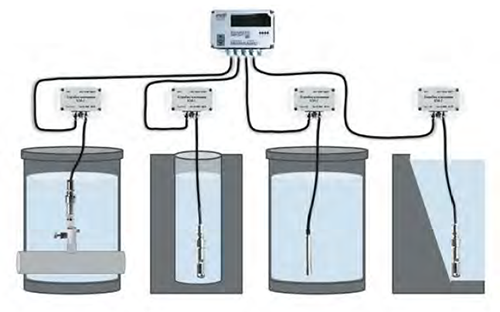

Подключение к УСПД SRG
Схемы электрических соединений
| Преобразователи давления измерительные с выходным сигналом 4-20мА | |
 Схема подключения преобразователей общепромышленного исполнения |

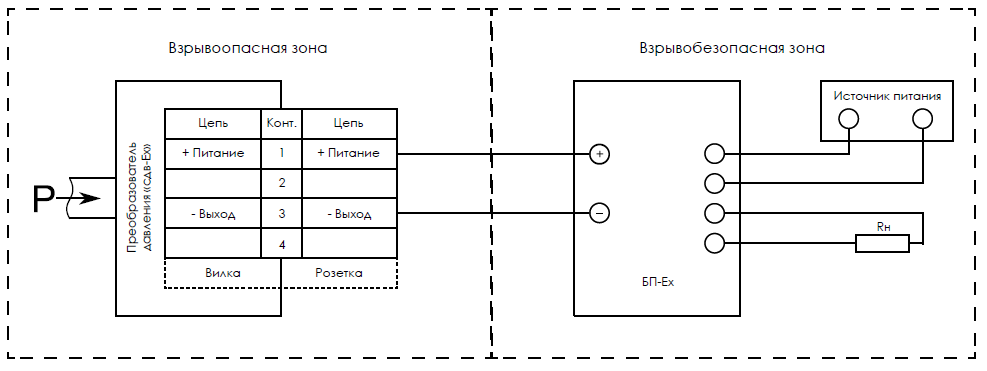

 Схема включения преобразователей СДВ-Ех-4-20 мА (датчики с видом взрывозащиты искробезопасная электрическая цепь «ia», с маркировкой взрывозащиты «0ExiaIICT5 X») |

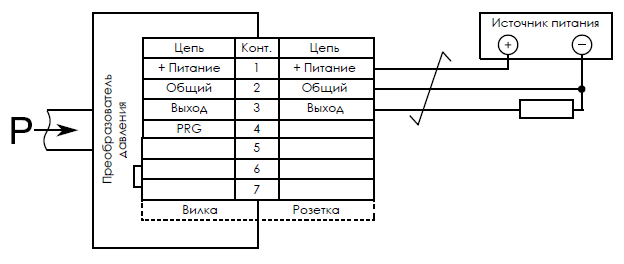

| Преобразователи давления с выходным сигналом постоянного напряжения | |
|
 Схема включения преобразователей СДВ-Ех-0,4-2,0В (датчики с видом взрывозащиты искробезопасная электрическая цепь «ia», с маркировкой взрывозащиты «0ExiaIICT5 X») |
| Преобразователи давления с интерфейсом 1 WIRE | |
 Схема подключения преобразователей общепромышленного исполнения |
 Схема включения преобразователей СДВ-Ех-1WIRE (датчики с видом взрывозащиты искробезопасная электрическая цепь «ia», с маркировкой взрывозащиты «0ExiaIICT5 X») |
| Преобразователи давления с интерфейсом RS485 (Modbus RTU) |
Преобразователи давления с интерфейсом CAN (CANopen) |
 |
 |
Присоединительные и монтажные размеры
 |
 |
| В | А | Б | С | Код присоединительной части |
|---|---|---|---|---|
| М20х1,5 | 20 | 5 | 6 | 2,3,9 |
| М12х1,5 | 12 | 3 | 5 | 6 |
| G1/2" | 21 | 5 | 6 | 7 |
| М12х1 | 12 | 3 | 5 | С |
| М12х1,25 | 12 | 3 | 5 | D |
| М22х1,5 | 18 | 3 | 10 | Е |
| G1/4" | 12 | 3 | 5 | К |
Усилие затягивания при установке на магистраль давления не должно превышать 60 Нм для присоединительных размеров М20×1,5, М22×1,5 и G½” и 22 Нм – для остальных.
| d | d1 | d2 | L | L1 | L2 | Код присоединительной части |
|---|---|---|---|---|---|---|
| М20х1,5 | 7 | 12 | 24 | 18 | 3,5 | 2,3,9 |
| М12х1,5 | 6 | 7,5 | 14 | 10 | 3,5 | 6 |
| G1/2" | 7 | 12 | 24 | 18 | 3,5 | 7 |
| М12х1 | 6 | 7,5 | 14 | 10 | 3,5 | С |
| М12х1,25 | 6 | 7,5 | 14 | 10 | 3,5 | D |
| М22х1,5 | И | 16 | 20 | 16 | 3,5 | Е |
| G1/4" | 6 | 7,5 | 14 | 10 | 3,5 | К |
Размеры в миллиметрах.
Преимущества датчиков СДВ-И в условиях импортозамещения
1. Собственное производство высокостабильных промышленных сенсоров
Владение сенсорными технологиями и независимость от поставки сенсоров давления из-за рубежа позволяет обеспечить:
- Надежность импортозамещения по датчикам давления;
- Надежность поставок «точно вовремя»;
- Гарантию сервиса в процессе эксплуатации.
2. Накоплен богатейший опыт разработки и производства датчиков давления
- Возможность разработки новых изделий и постановки на серийное производство по ТЗ заказчика;
- Полный цикл изготовления от разработки до сборки и настройки;
- Применение современного высокотехнологичного оборудования;
- Возможность интеграции в системы любой сложности;
- Высокое качество;
- Минимальные сроки изготовления.
