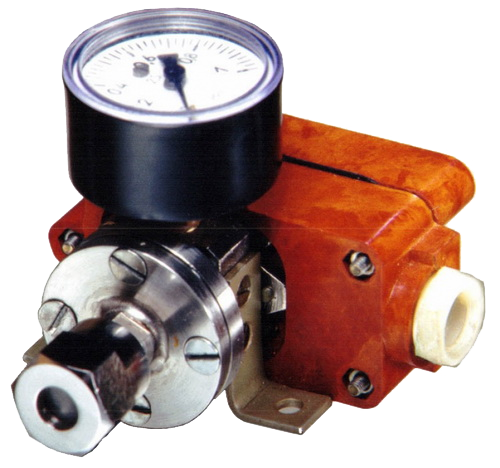

Реле давления РД-314
Реле давления РД-314 предназначено для оснащения систем блокировки насосов. При достижении давлением перекачиваемой или затворной жидкости заданного значения (уставки) реле коммутирует электрические цепи сигнализации и блокировки насосных агрегатов.
Реле может также использоваться для контроля давления жидких и газообразных сред в технологических процессах химической, нефтехимической, пищевой и других отраслях промышленности.
Реле соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).
Реле имеет маркировку взрывозащиты OExiaIICT5X, сответствует ГОСТ Р 51330.0, ГОСТ Р 1330.10 и может быть установлено во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением от 8 до 24 В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты «искробезопасная электрическая цепь» с уровнем защиты искробезопасной цепи «ia» для взрывоопасных смесей, соответсвующих подгруппе взрывозащищенного оборудования IIC.
Предельные значения искробезопасных параметров реле:- максимальное входное напряжение U — 26,4 В;
- максимальный входной ток I — 0,15 А;
- максимальная входная емкость C — 0,001 мкФ;
- максимальная входная индуктивность L — 1,0 мкГн.
Реле выпускается настроеным в соответствии с заказом на одно давление (уставку Ру) из диапазона давлений настройки уставок, приведенных в таблице. При отсутствии указаний потребителя реле выпускается настроенным на уставку, соответствующую верхнему пределу диапазона давлений.
Основные параметры
Реле выпускается широким спектром исполнений:
- без разделительной мембраны или с разделительной мембраной;
- без манометра или с манометром;
- со штуцером или фланцем в качестве присоединительного элемента;
- с нормально замкнутыми (Н.З.) или нормально разомкнутыми (Н.Р.) контактами.
Исполнения РД-314
| Шифр исполнения | Конструктивные отличия | Состояние контактов в нормальных условиях | Присоединительный элемент | Диапазон давлений, кгс/см2 | Диапазон давлений настройки уставок, кгс/см2 |
|---|---|---|---|---|---|
| РД-314-1-4 РД-314-1-6 РД-314-1-10 РД-314-1-16 РД-314-1-25 РД-314-1-60 |
без разделительной мембраны и манометра | Нормально замкнутые | штуцер | 0—4 0—6 0—10 0—16 0—25 20—60 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 20—60 |
| РД-314-2-4 РД-314-2-6 РД-314-2-10 РД-314-2-16 РД-314-2-25 РД-314-2-60 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 20—60 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 20—60 |
||
| РД-314-3-4 РД-314-3-6 РД-314-3-10 РД-314-3-16 РД-314-3-25 |
без разделительной мембраны и манометра | нормально замкнутые | фланец | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314-4-4 РД-314-4-6 РД-314-4-10 РД-314-4-16 РД-314-4-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314М-1-4 РД-314М-1-6 РД-314М-1-10 РД-314М-1-16 РД-314М-1-25 |
без разделительной мембраны, с манометром | нормально замкнутые | штуцер | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314М-2-4 РД-314М-2-6 РД-314М-2-10 РД-314М-2-16 РД-314М-2-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314М-3-4 РД-314М-3-6 РД-314М-3-10 РД-314М-3-16 РД-314М-3-25 |
без разделительной мембраны, с манометром | нормально замкнутые | фланец | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314М-4-4 РД-314М-4-6 РД-314М-4-10 РД-314М-4-16 РД-314М-4-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314Р-1-4 РД-314Р-1-6 РД-314Р-1-10 РД-314Р-1-16 РД-314Р-1-25 |
с разделительной мембраной, без манометра | нормально замкнутые | штуцер | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314Р-2-4 РД-314Р-2-6 РД-314Р-2-10 РД-314Р-2-16 РД-314Р-2-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314Р-3-4 РД-314Р-3-6 РД-314Р-3-10 РД-314Р-3-16 РД-314Р-3-25 |
с разделительной мембраной, без манометра | нормально замкнутые | фланец | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314Р-4-4 РД-314Р-4-6 РД-314Р-4-10 РД-314Р-4-16 РД-314Р-4-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314РМ-1-4 РД-314РМ-1-6 РД-314РМ-1-10 РД-314РМ-1-16 РД-314РМ-1-25 |
с разделительной мембраной и манометром | нормально замкнутые | штуцер | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314РМ-2-4 РД-314РМ-2-6 РД-314РМ-2-10 РД-314РМ-2-16 РД-314РМ-2-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314РМ-3-4 РД-314РМ-3-6 РД-314РМ-3-10 РД-314РМ-3-16 РД-314РМ-3-25 |
с разделительной мембраной и манометром | нормально замкнутые | фланец | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314РМ-4-4 РД-314РМ-4-6 РД-314РМ-4-10 РД-314РМ-4-16 РД-314РМ-4-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314АМ-1-4 РД-314АМ-1-6 РД-314АМ-1-10 РД-314АМ-1-16 РД-314АМ-1-25 |
без разделительной мембраны, с манометром | нормально замкнутые | штуцер | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314АМ-2-4 РД-314АМ-2-6 РД-314АМ-2-10 РД-314АМ-2-16 РД-314АМ-2-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
||
| РД-314АМ-3-4 РД-314АМ-3-6 РД-314АМ-3-10 РД-314АМ-3-16 РД-314АМ-3-25 |
без разделительной мембраны, с манометром | нормально замкнутые | фланец | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
| РД-314АМ-4-4 РД-314АМ-4-6 РД-314АМ-4-10 РД-314АМ-4-16 РД-314АМ-4-25 |
нормально разомкнутые | 0—4 0—6 0—10 0—16 0—25 |
0,4—4 0,6—6 1,0—10 1,6—16 2,5—25 |
Принцип работы реле заключается в механической передаче на контактные группы перемещения чувствительного элемента (сильфона), вызванного изменением давления контролируемой среды.
