Реле разности давлений РДД-2Р
Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.
Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
Основные параметры
Дифференциальные реле давления
| Диапазон показаний, МПа | Дифференциал, МПа (фиксированный) |
|---|---|
| 0,05…0,2 | 0,03…0,05 |
| 0,05…0,4 | 0,06…0,2 |
| 0,1…0,6 | 0,06…0,2 |
Модификации РДД-2Р
| Обозначение | Диапазон | Резьба |
|---|---|---|
| РДД-2Р-0,2 МПа-G¼ | 0,05 … 0,2 МПа | G¼ |
| РДД-2Р-0,4 МПа-G¼ | 0,05 … 0,4 МПа | G¼ |
| РДД-2Р-0,6 МПа-G¼ | 0,1 … 0,6 МПа | G¼ |
Габариты РДД-2Р

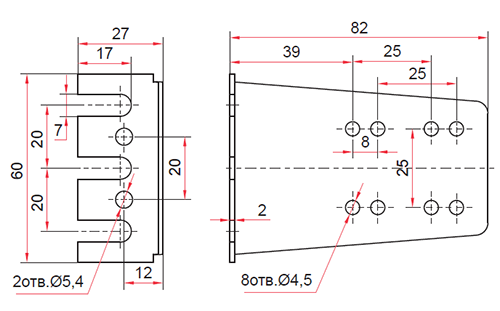

Кронштейн дифференциального реле давления РДД-2Р:
Монтаж и эксплуатация РДД-2Р
Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Предварительно капиллярную трубку необходимо развальцевать. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на ;объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.
