Преобразователь интерфейсов СП3301
Преобразователь СП3301 с гальванической изоляцией предназначен для осуществления связи микроконтроллерной системы управления (сбора и передачи данных) по интерфейсу RS-485 (RS-232) с ПЭВМ через интерфейс USB. Подходит для осуществления связи с компьютером датчиков давления СДВ и устройств сторонних изготовителей, осуществляющих обмен данными по интерфейсу RS-485.
Конструктивно преобразователь изготавливается в пластиковом корпусе, с одной стороны которого расположен разъем WF-03M для подключения линии связи стандарта RS-485, а с другой разъем USB Тип В для подключения изделия к компьютеру. Подключение к компьютеру осуществляется при помощи кабеля USB А-В 2.0 (входит в комплект поставки), подключение к линии связи стандарта RS-585 осуществляется при помощи разъема WF-03M (входящего в комплект поставки).
Принцип работы преобразователя основан на эмуляции виртуального COM-порта, через который осуществляется обмен данными с микроконтроллерной системой управления.
Для работы преобразователя USB-RS485 СП3301 необходимо установить драйвера. Установка драйверов происходит в два этапа:
- установка драйвера шины (после установки драйвера, в системе появится USB Serial converter);
- установка драйвера виртуального COM-порта (после установки драйвера, в системе появится USB Serial port).
Предоставляемое совместно с изделием программное обеспечение предназначено для работы в OC MS Windows.
Устройство является высококачественным изделием, позволяющим работу как с ПО MonSDV, так и с программным обеспечением сторонних изготовителей, предназначенном для формирования команд и приема ответов в соответствии со стандартом RS-485.
Технические характеристики
Параметр | Значение |
---|---|
Поддержка протоколов | USB1.1, USB2.0 |
Максимальная скорость передачи данных, Мбит/с | 1 |
Напряжение изоляции вход/выход, В | 1000 |
Габаритные размеры (без кабеля), мм | 70×50×22 |
Степень защиты от пыли и влаги | IP 20 |
Масса, не более, кг | 0,050 |
Схемы подключения

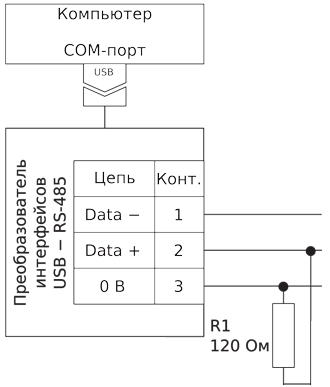

Схема подключения преобразователя СП3301 к компьютеру и устройству со стандартом обмена RS-485

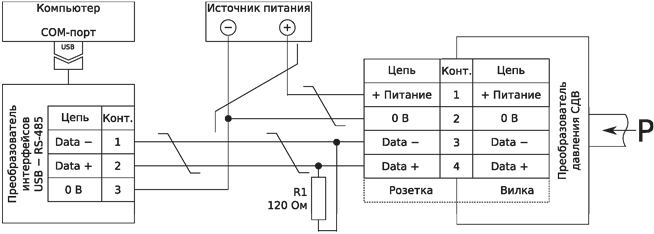

Схема подключения преобразователя СП3301 к ПЭВМ, датчику давления СДВ и источнику электропитания
