Манометры технические МП2-Уф, МВП2-Уф, ВП2-Уф
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП2-Уф, ВП2-Уф, МВП2-Уф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, ацетилена, хладона.
Основные параметры
Диаметр корпуса
60 мм
Класс точности
2,5
1,5 (По заказу, на пределы 0,4-60 МПа)
Диапазон измерения
0 … 0,06 МПа (МП2-Уф)
0 … 0,1 МПа (МП2-Уф)
0 … 0,16 МПа (МП2-Уф)
0 … 0,25 МПа (МП2-Уф)
0 … 0,4 МПа (МП2-Уф)
0 … 0,6 МПа (МП2-Уф)
0 … 1 МПа (МП2-Уф)
0 … 1,6 МПа (МП2-Уф)
0 … 2,5 МПа (МП2-Уф)
0 … 4 МПа (МП2-Уф)
0 … 6 МПа (МП2-Уф)
0 … 10 МПа (МП2-Уф)
0 … 16 МПа (МП2-Уф)
0 … 25 МПа (МП2-Уф)
0 … 40 МПа (МП2-Уф)
0 … 60 МПа (МП2-Уф)
-0,1 … 0,06 МПа (МВП2-Уф)
-0,1 … 0,15 МПа (МВП2-Уф)
-0,1 … 0,3 МПа (МВП2-Уф)
-0,1 … 0,5 МПа (МВП2-Уф)
-0,1 … 0,9 МПа (МВП2-Уф)
-0,1 … 1,5 МПа (МВП2-Уф)
-0,1 … 2,4 МПа (МВП2-Уф)
-0,1 … 0 МПа (ВП2-Уф)
Степень защиты корпуса
IP40
Масса
0,15 кг (Не более)
Срок службы
10
Присоединение
М12x1,5
Размещение штуцера
Осевое
Климатическое исполнение
У2 (По ГОСТ 15150-69)
Температура окружающей среды
-50 … 60 °С
Виброзащищенность
L3 (По ГОСТ 12997-84)
Фланец для крепления на панели
Передний
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов:
- на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;
- на пределы свыше 100 кгс/м2 - полуторавитковая пружина.
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
Материалы
| Материал корпуса | сталь |
| Стекло | органическое |
| Штуцер, трубчатая пружина | латунь, бронза |
| Трибко-секторный механизм | бронза, латунь, нержавеющая сталь |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Варианты исполнения корпуса
 Осевой штуцер без фланца |

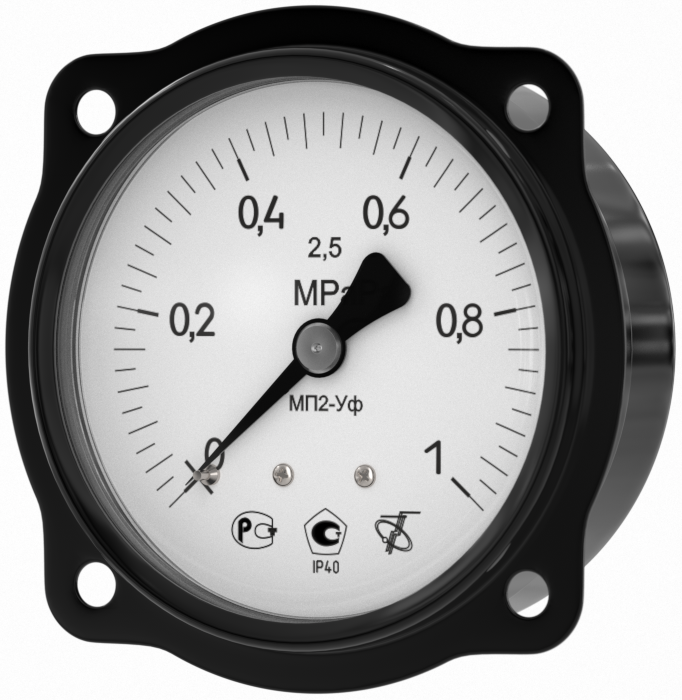

 Осевой штуцер с передним фланцем |
