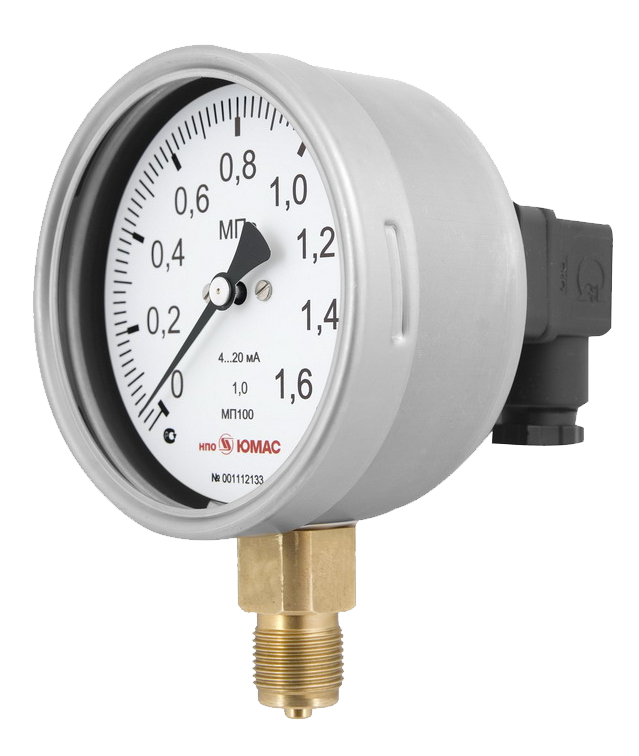

Специальные манометры для химических производств МП, ВП, МВП
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Основные параметры
Диаметр корпуса
130 мм
Класс точности
1,0
0,6 (По заказу)
Диапазон измерения
0 … 0,06 МПа (МП)
0 … 0,1 МПа (МП)
0 … 0,16 МПа (МП)
0 … 0,25 МПа (МП)
0 … 0,4 МПа (МП)
0 … 0,6 МПа (МП)
0 … 1 МПа (МП)
0 … 1,6 МПа (МП)
0 … 2,5 МПа (МП)
0 … 4 МПа (МП)
0 … 6 МПа (МП)
0 … 10 МПа (МП)
0 … 16 МПа (МП)
0 … 25 МПа (МП)
0 … 40 МПа (МП)
0 … 60 МПа (МП)
0 … 100 МПа (МП)
-0,1 … 0 МПа (ВП)
-0,1 … 0,06 МПа (МВП)
-0,1 … 0,15 МПа (МВП)
-0,1 … 0,3 МПа (МВП)
-0,1 … 0,5 МПа (МВП)
-0,1 … 0,9 МПа (МВП)
-0,1 … 1,5 МПа (МВП)
-0,1 … 2,4 МПа (МВП)
Степень защиты корпуса
IP45
Срок службы
10
Присоединение
М20x1,5
G1/2
1/2NPT
Размещение штуцера
Радиальное
Осевое (Эксцентрично)
Климатическое исполнение
У2 (По ГОСТ 15150-69)
Температура измеряемой среды
MAX 100 °С
Температура окружающей среды
-40 … 65 °С
Виброзащищенность
L3 (По ГОСТ 12997-84)
Фланец для крепления на панели
Задний
Манометры, вакуумметры и мановакуумметры для химических производств предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред (жидкостей, газа, пара) в условиях нефтеперерабатывающих и химических производств.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса,мм | 4 1/2 (130) |
| Класс точности | 1,0, по заказу 0,6 |
| Диапазон измерения, МПа | • МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -0,1 до 0 • МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное эксцентрично-осевое |
| Штуцер | латунь, М20х1,5 (по умолчанию), G1/2, 1/2-14NPT - SW22 - □22 |
| Измерительный элемент | сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | синтетический материал PP-GF20, дополнительная перегородка между шкалой и измерительным элементом, открывающаяся задняя стенка, настенное крепление |
| Стекло | пластик (PMMA) |
| Степень защиты |
IP45 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -40... +65 °С |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ 12997-80 |
| Средний срок службы | 10 лет |
| Масса, кг | |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • гидрозаполнение (глицерин, силикон) |
