Преобразователи давления РПД-И, РПД-В

РПД-И, РПД-В Преобразователи давления
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Преобразователи давления измерительные предназначены для измерения и непрерывного преобразования значения измеряемого параметра — разности давлений (РПД-Д), избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока или напряжения.

Измеряемые среды — некристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.

Область применения: преобразователи давления РПД-И, РПД-В, РПД-ИВ и РПД-Д могут применяться в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Основные параметры

Диапазон измерения
0 … 0,1 МПа (РПД-И)
0 … 0,4 МПа (РПД-И)
0 … 0,6 МПа (РПД-И)
0 … 1 МПа (РПД-И)
0 … 1,6 МПа (РПД-И)
0 … 2,5 МПа (РПД-И)
0 … 4 МПа (РПД-И)
0 … 6 МПа (РПД-И)
0 … 10 МПа (РПД-И)
0 … 16 МПа (РПД-И)
0 … 25 МПа (РПД-И)
0 … 40 МПа (РПД-И)
0 … 60 МПа (РПД-И)
0 … 100 МПа (РПД-И)
-0,1 … 0 МПа (РПД-В)
Воспроизводимость
2 %
Выходной сигнал
4-20 мА
Напряжение питания
12 … 36 В
Температура измеряемой среды
-40 … 100 °C
Температура окружающей среды
-40 … 90 °C
Присоединение к процессу
М20x1,5
G1/2 (Под заказ)
Класс пылевлагозащиты
IP65
Межповерочный интервал
2 Года
Гарантийный срок
1,5 Года
Материалы
Нержавеющая сталь 08Х18Н10 Корпус
Нержавеющая сталь 08Х18Н10 С открытой мембраной под заказ Штуцер

Преобразователи давления измерительные РПД

Тип Класс точности Выходной сигнал Пределы измерений (кгс/см², *0,1МПа) Подключение
Резьба
РПД-В 0,5 4…20 мА
0…10 В*
−1…0 G½ или М20×1,5**
РПД-И 0…1 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000*
РПД-В 1 −1…0
РПД-И 0…1 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000*

* — под заказ
** — возможно изготовление приборов с другими резьбами

Дополнительные опции

Наименование услуги Тип
Изготовление РПД-В и РПД-И на высокие давления РПД-В, РПД-И
Изготовление приборов с другими резьбами РПД-В, РПД-И
Объединение с разделителем (РМ-Н11, РМ-С11, РМ-В10, РМ-С21) РПД-И (диапазон показаний 0…0,4; 0…0,6; 0…1; 0…1,6 МПа)
Первичная заводская поверка РПД
Периодическая поверка РПД

Габариты

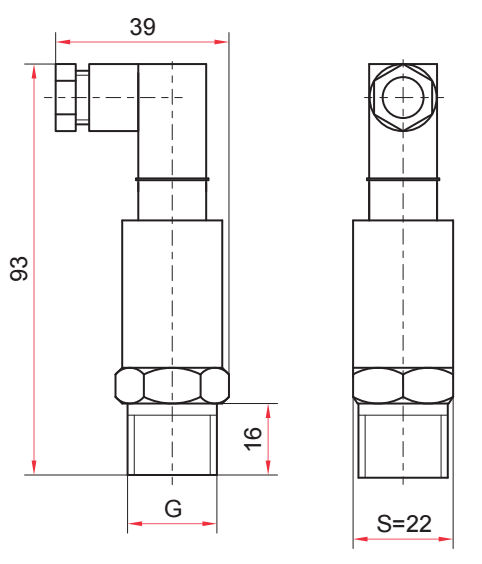

Габаритные размеры преобразователя давления РПД

Монтаж и эксплуатация РПД-В и РПД-И

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.

Схема монтажа РПД

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для уменьшения влияния температуры среды на точность измерений.

При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.

Код заказа

Пример обозначения: РПД-И (0-2,5 МПа) (4–20 мА) G½ 1

1 Тип Преобразователи давления РПД
2 Измеряемое давление разность давлений Д
избыточное И
вакууметрическое В
3 Диапазон измерений РПД-И 0…0,1 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
РПД-В −0,1…0 МПа
4 Выходной сигнал   4…20 мА
5 Резьба присоединения   M20×1,5; G½
6 Класс точности   0,5; 1
