Реле давления РД-2Р
Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращается в исходное положение. Реле давления относится к категории автоматических приборов.
Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.
Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.
Основные параметры
Диапазон показаний
Диапазон показаний, МПа | Дифференциал, МПа (настраиваемый) |
---|---|
−0,07…0,3 | 0,02…0,15 |
−0,07…0,6 | 0,06…0,4 |
0,1…1 | 0,1…0,3 |
0,5…1,6 | 0,1…0,4 |
0,5…2,4 | 0,2…0,5 |
0,5…3 | 0,5…1 |
Модификации РД-2Р
Обозначение | Диапазон | Резьба |
---|---|---|
РД-2Р-0,3 МПа-G¼ | -0,07 … 0,3 МПа | G¼ |
РД-2Р-0,6 МПа-G¼ | -0,07 … 0,6 МПа | G¼ |
РД-2Р-1 МПа-G¼ | 0,1 … 1 МПа | G¼ |
РД-2Р-1,6 МПа-G¼ | 0,5 … 1,6 МПа | G¼ |
РД-2Р-2,4 МПа-G¼ | 0,5 … 2,4 МПа | G¼ |
РД-2Р-3 МПа-G¼ | 0,5 … 3 МПа | G¼ |

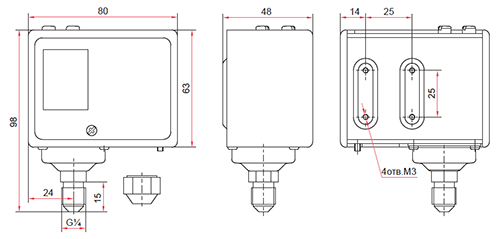

Габариты РД-2Р
Кронштейн реле давления РД-2Р:
Монтаж и эксплуатация
Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Предварительно капиллярную трубку необходимо развальцевать. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройку диапазона производится следующим образом:
- вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
- вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.
Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
- проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
- прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.
