Датчик избыточного давления Корунд-ДИ-001
Датчик давления избыточного КОРУНД-ДИ-001 (измерительный преобразователь давления) выполнен в корпусе из нержавеющей стали и имеет минимальное количество разъёмных соединений. Это обеспечивает высокую герметичность, пылезащищённость и защиту от коррозии.
- Уменьшенные габариты и масса;
- Микропроцессорная компенсация погрешности;
- Увеличенная перегрузочная способность 2.5 Рном.
Области применения
- системы автоматического контроля;
- системы регулирования и управления технологическими процессами;
- системы учета ресурсов.
Отрасли применения
- нефтяная промышленность;
- химическая промышленность;
- энергетика
- жилищно-коммунальное хозяйство;
- пищевая промышленность;
- другие отрасли.
Датчики давления избыточного Корунд-ДИ-001 (измерительные преобразователи давления) с погрешностью ±0,15% - ±0,25% и диапазоном рабочих температур -40...+80°С изготовлены с микропроцессорной компенсацией погрешности во всём диапазоне рабочих температур от -40°С до +80°С.
Все настроечные характеристики датчика избыточного давления Корунд-ДИ-001 фиксируются в энергонезависимой памяти, тем не менее имеются устройства подстройки в узких пределах начала и конца шкалы прибора.
Датчики давления избыточного КОРУНД-ДИ-001 сертифицированы Федеральным агентством по техническому регулированию и метрологии России и внесены в реестр средств измерений под № 47336-11.
На выпуск и применение преобразователей давления КОРУНД-ДИ-001 выдано разрешение Госгортехнадзора России № РРС04-9914 и в соответствии с ГОСТ P51330.0-99 они имеют маркировку 0ExiaIICT5 или IExibIICT5.
По выбору Заказчика преобразователи КОРУНД-ДИ-001 могут поставляться в исполнении:
- IP65;
- IP67;
- IP68.
Основные параметры
Интервал между поверками датчиков давления Корунд-ДИ-001:
- датчик давления Корунд-001 - 2 года;
- датчик давления Корунд-001 с допускаемой основной погрешностью 1% - 4 года;
- датчик давления Корунд-001М с допускаемой основной погрешностью 0,5% - 4 года.
Датчики избыточного давления Корунд-ДИ-001М со сверхмалыми верхними пределами измерения (0,25....4,0) kPa выпускаются с неизолированными мембранами, поэтому их применение возможно лишь в сухих газообразных неагрессивных средах. Рабочий диапазон температур для таких датчиков: 0…+60°С.
Пример применения датчиков избыточного давления со сверхмалыми верхними пределами измерения: автоматизация котельных (тягонапоромеры).
Устройство и работа
Датчик КОРУНД-ДИ-001 выполнен в цилиндрическом корпусе из нержавеющей стали и содержит: штуцер 1, выполненный монолитно с корпусом; дроссель 2; тензопреобразователь 3 с тензочувствительной структурой 4; электронный блок 5 с подстроечными резисторами 6 и 7; крышку 8, прикрепленную к корпусу посредством винтов 9 и 10 и присоединительный коннектор 11, фиксируемый на крышке винтом 12.
Работа датчика основана на проявлении тензоэффекта в кремниевом чувствительном элементе. расположенном на упругой мембране, деформирующейся под действием измеряемого давления. Давление контролируемой среды, подаваемое через штуцер 1, деформирует мембрану тензопреобразователя 4, на которой сформированы кремниевые тензорезисторы, соединенные в четырехплечий мост. Изменение давления приводит к пропорциональной деформации мембраны КНС и соответствующему разбалансу измерительного моста. На сигнальной диагонали тензомоста, питаемого постоянным током, формируется выходное напряжение, пропорциональное разбалансу тензомоста. Это напряжение преобразуется электронным блоком в выходной сигнал постоянного тока. Сигнал, через коннектор 11 передается в линию связи, по которой осуществляется и питание датчика. Дроссель 2 служит для исключения негативного влияния на мембрану ударных воздействий жидких сред (явление гидроудара).
Датчик КОРУНД-ДИ-001М имеет аналогичный корпус, длина которого увеличена на 13 мм для размещения дополнительной платы с элементами
микропроцессорной коррекции погрешностей.
Габариты
L = 110 для КОРУНД-ДИ-001М (основная погрешность 0,15%; 0,25%) и датчиков давления с диапазоном измерения до 1,0 МПа, мм
L = 97 для всех остальных моделей, мм
Габаритно-присоединительные размеры датчика избыточного давления Корунд-ДИ в исполнении IP68
Корунд-ДИ-001М со сверхмалыми верхними пределами измеряемого давления (0,25-4,0 kPa)
Схемы подключения

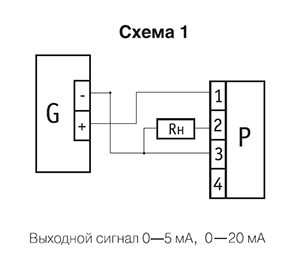

| Подключение преобразователя с выходным сигналом 0–5 мА, 0–20 мА. |  |
| Подключение преобразователя с выходным сигналом 4–20 мА. |  |
| Подключение преобразователя с использованием искробезопасного блока питания или барьера искрозащиты. |  |
Номенклатурный перечень преобразователей давления КОРУНД-ДИ-001
| Наименование | Обозначение по КТ | Верхний предел измерений |
|---|---|---|
| Преобразователь избыточного давления КОРУНД-ДИ-001 | КТЖЛ.001.117 | 20КПа 40КПа 60КПа 100КПа 160КПа 250КПа |
| КТЖЛ.001.118 | 0,4МПа 0,6МПа 1,0МПа 1,6МПа 2,5МПа |
|
| КТЖЛ.001.119 | 4,0МПа 6,3МПа 10МПа 16МПа |
|
| КТЖЛ.001.120 | 25МПа 40МПа 63МПа 100МПа 160МПа |
Комплект поставки
- Преобразователь давления КОРУНД-ДИ-001, -001М;
- Техническое описание;
- Методика поверки;
- Паспорт;
- Ответная часть разъема (для разъемного электрического соединения).
При необходимости преобразователи могут комплектоваться блоками питания БПД, БПД-24Ех, БРИС, а также энергетическими барьерами искрозащиты КОРУНД-М1...М4, КОРУНД-М5, КОРУНД-М7.
