Индикатор-коммуникатор ИК 4-20М
Индикатор-коммуникатор ИК 4-20М предназначен для индикации давления в установленных пользователем единицах измерения, настройки и управления датчиками давления СДВ с унифицированным токовым выходным сигналом 4-20 мА. Также ИК 4-20М предназначен для переключения диапазонов измерения многопредельных датчиков давления.
Удобство использования ИК 4-20М заключается в:
- Легком и малом корпусе.
- Удобном монтаже.
- Быстроте взаимодействия с датчиков давления СДВ.
- Отсутствии необходимости приобретения и замены портативных питающих элементов.
- Яркой индикацией.
- Подключении без дополнительного демонтажа корпуса датчика.
- Возможности парольной защиты.
Устройство и работа
ИК 4-20М имеет пластиковый корпус, на лицевой панели которого расположено окно, для наблюдения значений светодиодного индикатора текущего рабочего состояния, единичные светодиодные индикаторы единиц измерения, а также кнопки управления устройством. Кроме этого на корпусе расположены два разъема DIN 43650 TYPE А: розетка – подключе-ние к датчику давления; вилка –подключение к линии связи.
Монтаж на датчик с разъёмом отличным от DIN 43650 form A осуществляется при помощи переходника (дополнительная опция).
Датчик давления принимает управляющие команды и передает информацию через второй контакт разъема.Данный контакт разъема является служебным, предназначенным для подключения ИК 4-20М, и его использование в прочих случаях недопустимо.
Электропитание ИК 4-20М осуществляется от линии связи датчика давления. Изделие является промежуточным устройством измерения сигнала, и не влияет на качество сигнала передаваемого в линию связи, во время включенного режима индикации.
Основные режимы использования ИК 4-20М – это «Индикатор» и «Коммуникатор». Во время использования режима «Индикатор» пользователь получает доступ к настройке самого изделия в части вывода на дисплей информации о текущем давлении. Во время использования режима «Коммуникатор» пользователь получает доступ к настройке датчика давления.
Модели с дополнительным обозначением «01», « 02» обладают функцией сигнализации выхода поступающего от датчика давления параметра сигнала за установленные пользователем границы. Сигнализация осуществляется дискретным токовым сигналом с двумя значениями. При этом пользователь может самостоятельно обозначить индикатору точку переключения значения дискретного сигнала, положение ключа, а также гистерезис. Сигнал является гальванически изолированным от цепи питания датчика давления и не влияет на его качество.
Настройка функции «Индикатор»
ИК 4-20М при выполнении функции индикатора производит измерение поступающего унифицированного токового сигнала 4-20 мА и выводит его значение на дисплей, в диапазоне величин задаваемых пользователем.
При переключении в режим настройки функции индикатора пользователь получает возможность произведения следующих манипуляций с ИК 4-20М:
- Установка цифрового значения величины, отображаемой изделием на дисплее, при начальном (4 мА) и конечном (20 мА) уровне измеряемого сигнала, поступающего от датчика давления.
- Установка индикации единиц измерения, которые будут подсвечиваться отдельными светодиодами над цифровым дисплеем.
- Установка времени усреднения показаний, для плавного отображения значений на цифровом дисплее.
- Установку, изменение и отключение пароля доступа к режиму настройки функции индикатора.
Использование функции «Сигнализатор»
Использование функции «Сигнализатор» позволяет производить манипуляции с настройками ИК 4-20М в части выдачи дискретного сигнала при достижении заданного параметра сигнала.
При переключении в режим настройки функции сигнализатора пользователь получает возможность произведения следующих манипуляций с ИК 4-20М:
- Введение значения сигнала индикатора, при котором изделие должно выдать или прекратить выдачу дискретного сигнала.
- Форму ключа сигнала: нормально замкнутое состояние или нормально разомкнутое состояние ключа.
- Гистерезис выходного дискретного сигнала, при уменьшении сигнала индикатора.
Использование функции калибровки ИК 4-20М
При переключении в режим функции калибровки ИК 4-20М, пользователь получает возможность калибровки изделия по верхнему и нижнему пределам унифицированного токового сигнала 4-20 мА, при наличии соответствующих источников тока.

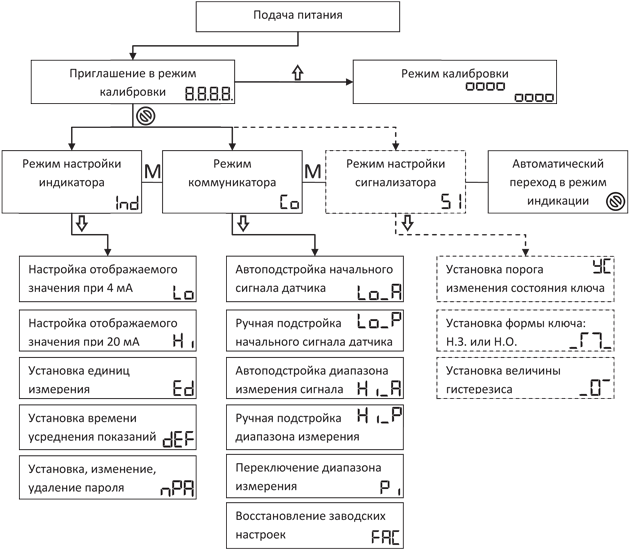

Карта функций ИК 4-20М
Технические характеристики ИК 4-20М
| Параметр | Значение |
|---|---|
| Диапазон измерения тока (ДИ), мА | 16 (от 4 до 20) |
| Диапазон индикации тока, мА | 3,5 – 25 |
| Погрешность измерения тока, % от ДИ, не более | 0,1 |
| Количество знаков индикатора | 4 |
| Количество единичных индикаторов | 5 |
| Диапазон индикации измеряемого параметра (с возможностью установки пользователем десятичной точки в любой позиции индикатора) | от минус 999 до 9999 |
| Диапазон индикации выходного сигнала в % | от −9,99 до 124,9 |
| Граница коррекции начального сигнала и диапазона изменения выходного сигнала преобразователей давления СДВ и ДД-И с цифровой обработкой сигнала, % от ДИ | +2 |
| Допустимый ток сигнализатора, мА, не более | 60 |
| Допустимое напряжение питания сигнализатора, В, не более | 36 |
| Величина падения напряжения в линии при подключении ИК 4-20М, В, не более | 5 |
| Диапазон допустимых температур окружающей среды, ˚С | от минус 40 до 85 |
| Степень защиты от попадания воды и пыли по ГОСТ15254 ( при установке штатных уплотнений в разъемные соединения и их фиксации винтом) | IP65 |
