Датчик давления ДД-И-1,0

ДД-И-1,0 Датчик давления
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Преобразователи давления измерительные «ДД-И-1,00» предназначены для измерения и преобразования избыточного давления сжатого воздуха, неагрессивных и некристаллизующихся (не затвердевающих) сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, CAN.

Область применения: железнодорожный транспорт и другие отрасли народного хозяйства.

Рабочая среда: жидкости, пар, парогазовые смеси и газы (в т.ч. газообразный кислород и кислородосодержащие газовые смеси) в диапазоне температур рабочих сред от минус 50 до плюс 80 °С,по отношению к которым являются коррозионностойкими материалы, контактирующие с рабочей (измеряемой) средой, а именно: сталь 12Х18Н10Т по ГОСТ 5632 и титановый сплав ВТ-9 по ГОСТ 19807 (ОСТ 1.90006-86).

Преобразователи относятся к изделиям ГСП (Государственная система промышленных приборов и средств автоматизации).

Преобразователь не выходит из строя при обрыве выходной цепи преобразователя, а также при кратковременной подаче напряжения питания обратной полярности и кратковременном коротком замыкании выходной цепи преобразователя.

Конструкция и покрытие преобразователей обеспечивают устойчивость к маслам и моющим веществам.

Основные параметры

Диапазон измерения
0 … 10,0 кгс/см2 (Для исполнений ДД-И-1,00-01(М), ДД-И-1,00-05, ДД-И-1,00-06)
0 … 1,0 МПа (Для исполнений ДД-И-1,00-04(М), ДД-И-1,00-07, ДД-И-1,00-08)
Погрешность
0,25 %
0,5 %
1 %
1,5 %
Выходной сигнал
0,5-5,5 В (ДД-И-1,00-01, ДД-И-1,00-01М)
4-20 мА (ДД-И-1,00-04, ДД-И-1,00-04М)
RS-485 (ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07)
CAN (ДД-И-1,00-08)
Напряжение питания
15,0 В (Для исполнений ДД-И-1,00-01(М), ДД-И-1,00-05, ДД-И-1,00-06 ДД-И-1,00-07, ДД-И-1,00-08)
24,0 В (Для исполнений ДД-И-1,00-04(М))
Потребляемая мощность
0,24 ВА (Для исполнений ДД-И-1,00-01(М))
1,00 ВА (Для исполнений ДД-И-1,00-04(М))
0,50 ВА (Для исполнений ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08)
Температура измеряемой среды
-50 … 80 °C
Температура окружающей среды
-50 … 80 °C
Присоединение к процессу
М12x1 (ДД-И-1,00-01, ДД-И-1,00-01М*)
М20x1,5 (ДД-И-1,00-04, ДД-И-1,00-04М*, ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08)
Класс пылевлагозащиты
IP54 (ГОСТ 14254)
Климатическое исполнение
УХЛ 1, но для работы от минус 50 до плюс 50 °С (ДД-И-1,00-01, ДД-И-1,00-01М)
УХЛ 1, Т3, но для работы от минус 50 до плюс 80 °С (ДД-И-1,00-04, ДД-И-1,00-04М)
УХЛ 1, но для работы от минус 50 до плюс 60 °С (ДД-И-1,00-05, ДД-И-1,00-06)
УХЛ 1, но для работы от минус 50 до плюс 80 °С (ДД-И-1,00-07, ДД-И-1,00-08)
Межповерочный интервал
5 Лет (ДД-И-1,00-01, ДД-И-1,00-04, ДД-И-1,00-01М, ДД-И-1,00-04М)
6 Лет (ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08)
Материалы
Сталь 12Х18Н10Т по ГОСТ 5632 и титановый сплав ВТ-9 по ГОСТ 19807 (ОСТ 1.90006-86) Материалы, контактирующие с измеряемой средой

Конструктивные исполнения ДД-И-1,0

Преобразователи давления измерительные ДД-И-1,00 изготавливаются по ЮГИШ.406239.001 и имеют различные исполнения, отличающиеся пределом допускаемой основной относительной погрешности, диапазоном выходного сигнала, размером присоединительного штуцера, устойчивостью к механическим и климатическим воздействиям в соответствии с таблицей:

Исполнение преобразователя Пределы допускаемой основной погрешности, % от ДИ Вид выходного сигнала Размер присоединительного штуцера Исполнение по ГОСТ 15150
ДД-И-1,00-01 ±1,5 Напряжение постоянного тока от 0,5 до 5,5 В М12×1,0 УХЛ 1, но для работы от минус 50 до плюс 50 °С
ДД-И-1,00-01М* ±0,25; ±0,5; ±1,0; ±1,5
ДД-И-1,00-04 ±0,5 Постоянный ток от 4 до 20 мА М20×1,5 УХЛ 1, Т 3, но для работы от минус 50 до плюс 80 °С
ДД-И-1,00-04М* ±0,25; ±0,5
ДД-И-1,00-05,
ДД-И-1,00-06
±0,25; ±0,5; ±1,0; ±1,5 RS-485 УХЛ 1, но для работы от минус 50 до плюс 60 °С
ДД-И-1,00-07 ±0,25; ±0,5; ±1,0; ±1,5 RS-485 УХЛ 1, но для работы от минус 50 до плюс 80 °С
ДД-И-1,00-08 ±0,25; ±0,5 CAN

* — возможность электронной подстройки «ноля» и диапазона измерения.

Вариации выходного сигнала и дополнительные погрешности

Исполнение преобразователя Пределы допускаемой основной погрешности, % от ДИ Вариация выходного сигнала, % от ДИ Дополнительная погрешность, вызванная изменением напряжения питания, % от ДИ Дополнительная погрешность, вызванная изменением температуры, на каждые 10 оС, % от ДИ
ДД-И-1,00-01 1,5 0,6 ± 0,3 ± 0,75
ДД-И-1,00-01М 0,25 0,1 ± 0,15 ± 0,10
0,5 0,2 ± 0,15
1,0 ± 0,25
1,5
ДД-И-1,00-04 0,5 0,2 ± 0,25 ± 0,45
ДД-И-1,00-04М 0,25 0,1 ± 0,15 ± 0,10
0,5 0,2 ± 0,15
ДД-И-1,00-05 0,25 0,1 ± 0,05 ± 0,10
0,5 0,2 ± 0,15
1,0 ± 0,25
1,5
ДД-И-1,00-06 0,25 0,1 ± 0,05 ± 0,10
0,5 0,2 ± 0,15
1,0 ± 0,25
1,5
ДД-И-1,00-07 0,25 0,1 ± 0,05 ± 0,10
0,5 0,2 ± 0,15
1,0 ± 0,25
1,5
ДД-И-1,00-08 0,25 0,1 ± 0,05 ± 0,10
0,5 0,2 ± 0,15

Устройство и работа

Конструктивно преобразователь состоит из цилиндрического корпуса с установленными в нем измерительным блоком и электронным преобразователем сигнала. На одном торце корпуса расположен присоединительный штуцер с резьбой, на противоположном торце – соединитель.

Принцип действия преобразователей основан на изменении выходного электрического сигнала при механической деформации чувствительного элемента под действием давления.

Конструкция приемника давления обеспечивает устойчивость к перегрузкам по давлению и вплоть до его разрушения исключает проникновение рабочей среды в корпус преобразователя и окружающую среду (разгерметизацию магистрали с рабочей средой).

Габаритные чертежи

Наименование Чертеж Контакты

ДД-И-1,00-01

ЮГИШ.406239.001-01

Избыточное давление

ДД-И-1,00-01 - Габаритный чертеж
Увеличить
1 + Uпит
2 Общий (соединен с 4)
3 Выход (Uвых = f(Р))
4 Общий (соединен с 2)

ДД-И-1,00-04

ЮГИШ.406239.001-04

Избыточное давление

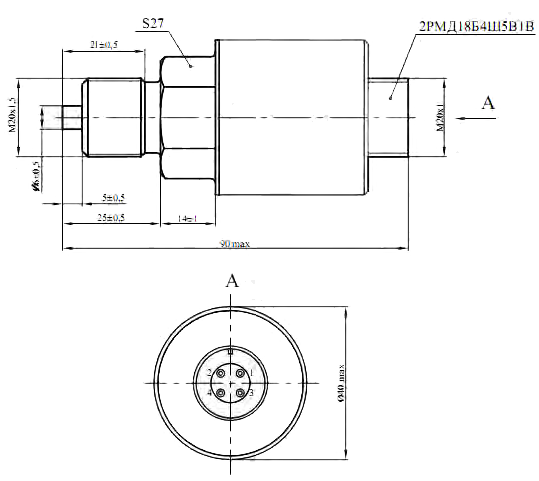

ДД-И-1,00-04
Увеличить
1 + Uпит
2
3 Выход (Iвых = f(Р))
4

ДД-И-1,00-04М

ЮГИШ.406239.001-04М

Избыточное давление

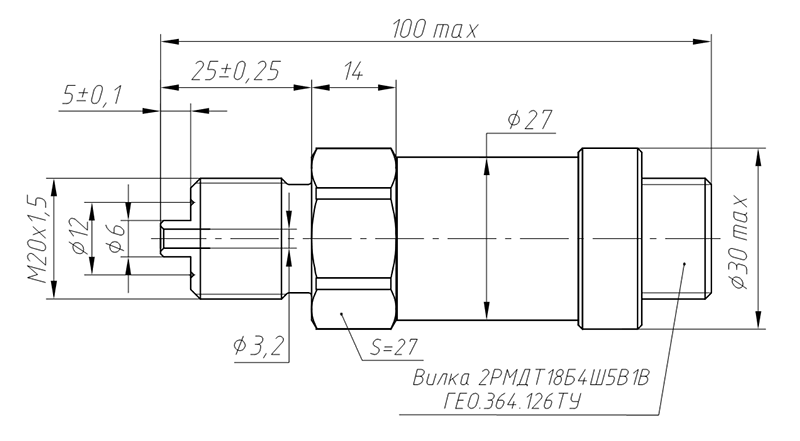

ДД-И-1,00-04М
Увеличить
1 + Uпит
2 PRG
3 Выход (Iвых = f(Р))
4 Корпус

ДД-И-1,00-01М

ЮГИШ.406239.001-01М

Избыточное давление

ДД-И-1,00-01М
Увеличить
1 + Uпит
2 Общий
3 Выход (Uвых = f(Р))
4 PRG

ДД-И-1,00-05
ДД-И-1,00-06
ДД-И-1,00-07

ЮГИШ.406239.001-05
ЮГИШ.406239.001-06
ЮГИШ.406239.001-07

Избыточное давление

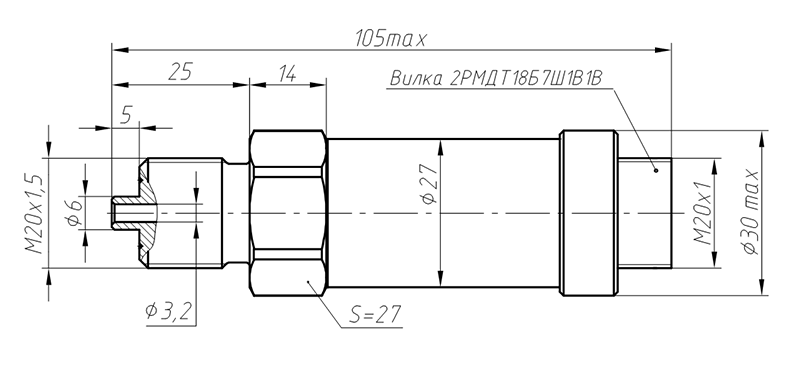

ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07
Увеличить
1 + Uпит
2 Общий
3 DATA-
4 DATA+
5 Адрес 2
6 Адрес 1
7 Адрес 0

ДД-И-1,00-08

ЮГИШ.406239.001-08

Избыточное давление

ДД-И-1,00-08
Увеличить
1 + Uпит
2 Общий
3 CAN_H
4 CAN_L

Монтажные гнезда

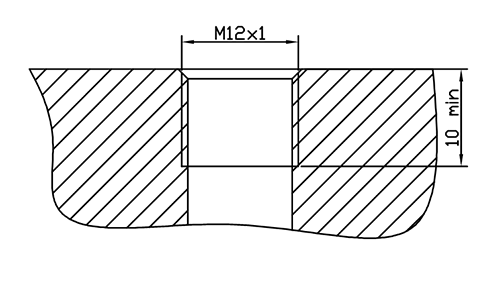

Монтажное гнездо для преобразователей со штуцером М12 х 1

Монтажное гнездо для преобразователей со штуцером М12 х 1

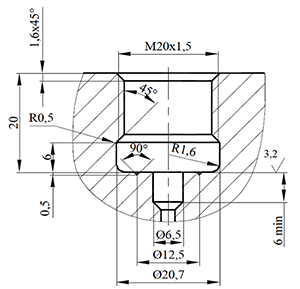

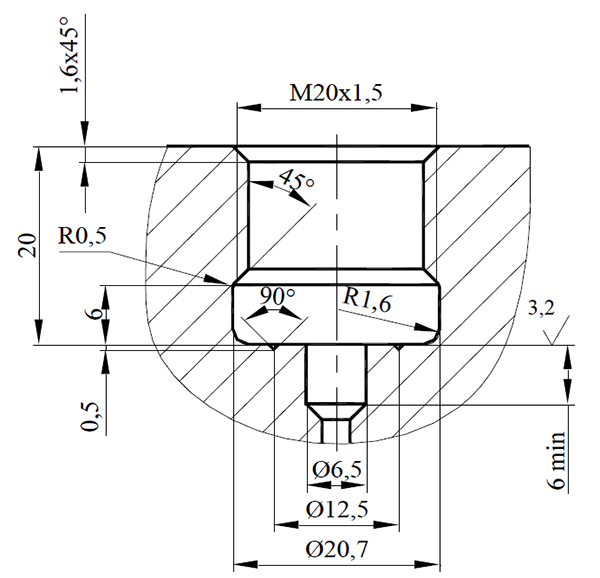

Монтажное гнездо для преобразователей со штуцером М20 х 1,5

Монтажное гнездо для преобразователей со штуцером М20 х 1,5

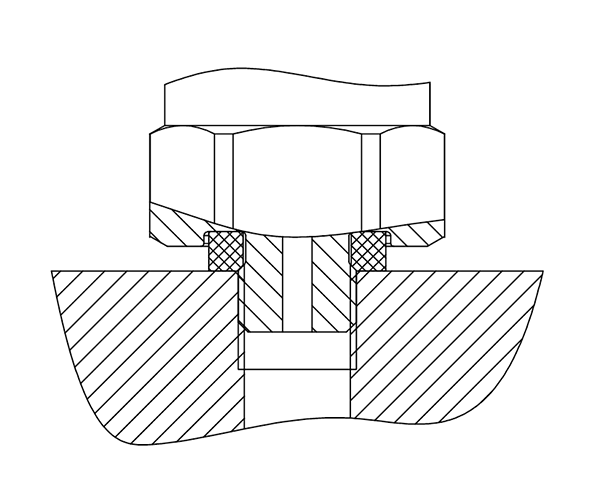

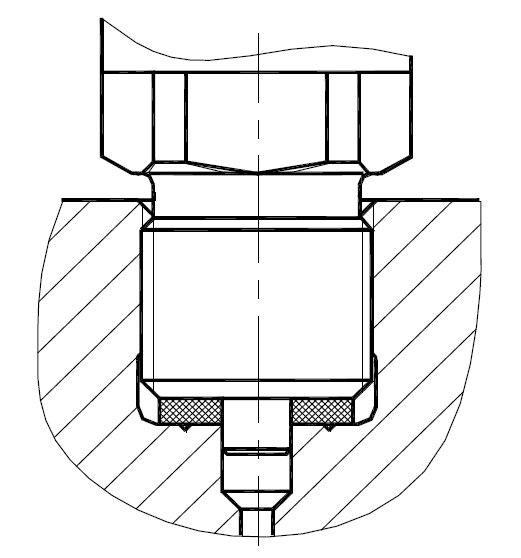

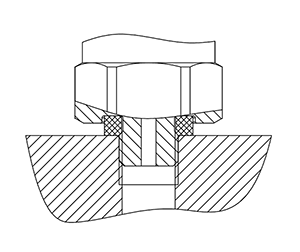

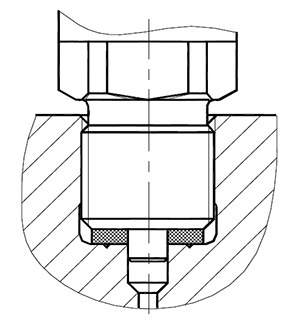

Установка преобразователей на рабочей магистрали

Установка преобразователей на рабочей магистрали

Установка преобразователей на рабочей магистрали

Установка преобразователей на рабочей магистрали

Уплотнения для ДД-И-1,00-01(М)

Материал Рабочая среда Температура рабочей среды °С, до Температура окружающей среды, °С, до
Паронит Вода, пар, газы неагрессивные 120
Резина групп 1,2,3 Вода, воздух 40
Резина групп 4,5 Вода, воздух 80
Резина маслостойкая групп 6,7,8 Вода, пар, воздух, бензин, нефть. масла, спирты нефтепродукты 120
Фторопласт Кислоты, щелочи, растворители 120
Резина групп 1,2,3     40
Резина групп 4,5     80
Резина маслостойкая групп 6,7,8     120

Уплотнения для ДД-И-1,00-04(М), ДД-И-1,00-05, ДД-И-1,00-06, ДД-И-1,00-07, ДД-И-1,00-08

Материал Рабочая среда Температура рабочей среды °С, до
Паронит Вода, пар, газы неагрессивные 120
Резина групп 1,2,3 Вода, воздух 40
Резина групп 4,5 Вода, воздух 80
Резина маслостойкая групп 6,7,8 Вода, пар, воздух, бензин, нефть. масла, спирты , нефтепродукты 120
Фторопласт Кислоты, щелочи, растворители 120

Эксплуатационные ограничения

  1. Не допускается применение преобразователей давления для измерения давления сред, агрессивных по отношению к материалам, контактирующим с измеряемой средой.
  2. Не допускается механическое воздействие на мембрану приемника давления со стороны отверстия (полости) в штуцере.
  3. Не допускается использовать корпус преобразователя в качестве элемента монтажа или крепления.
  4. Не допускается погружение преобразователя в жидкость.
  5. При эксплуатации преобразователя необходимо исключить:
    • накопление и замерзание конденсата в рабочих камерах и внутри соединительных трубопроводов (для газообразных сред);
    • замерзание, кристаллизацию среды или выкристаллизовывание из нее отдельных компонентов (для жидких сред).

Преобразователи и монтажные части, предназначенные для преобразования давления газообразного кислорода и кислородосодержащих смесей, должны быть очищены и обезжирены по РД 92-0254.

Рекомендуемые характеристики источника питания (ИП):

  • тип стабилизатора — линейный;
  • нестабильность напряжения питания, не превышающая по абсолютной величине 2% от значения напряжения питания;
  • пульсация напряжения питания не должна превышать 0,5 % от значения напряжения питания.

Сертификат об утверждении типа средств измерений на преобразователь давления измерительный ДД-И-1,00 RU.C.30.005.A № 33751 выдан Государственным комитетом Российской Федерации по стандартизации и метрологии.

Тип преобразователей давления измерительных ДД-И-1,00 зарегистрирован в Государственном реестре средств измерений под № 19935-11 и допущен к применению в Российской федерации.

Предприятие-изготовитель оставляет за собой право на изменение конструкции преобразователей ДД-И-1,0 и типов комплектующих изделий без ухудшения его характеристик.

Комплект поставки

  1. Преобразователь давления измерительный ДД-И-1,00-**;
  2. Паспорт (в соответствии с исполнением) ЮГИШ.406239.001-** ПС;
  3. Руководство по эксплуатации ЮГИШ.406239.001 РЭ;
  4. Руководство по эксплуатации. Часть 2. Альбом схем ЮГИШ.406239.001 РЭ1;
  5. Методика поверки МП 16-221-2009;

* - 1 экз. на 100 шт., или по заказу в один адрес;
** - Обозначение преобразователя: исполнение в соответствии с ЮГИШ.406239.001, погрешность измерения (для ДД-И с максимальной основной погрешностью по таблице 1 допускается не указывать).
